Звукоизоляция SealGuard 500

Что значит STC и что значит NRC

При выборе материалов способных уменьшить уровень шума, часто встречаем в технических характеристиках шумо-звукоизоляторов, показатели STC и NRC, так что же это такое?

Noise Reduction Сoefficient (NRC)

Noise Reduction Сoefficient (NRC) – Коэффициент шумопонижения (шумоподавления)- является среднее арифметическим значением коэффициентов звукопоглощения, округленным до ближайшего числа кратного 0.05, состояние определяется измерением в четырех треть октавных полосах с центральными значениями частоты 250, 500, 1000 и 2000 Гц. Коэффициенты поглощения звука материалов, как правило, определяются путем использования стандартизированных процедур тестирования, такие как ASTM C423, который используется для оценки звукопоглощения материалов в восемнадцать треть октавных полосах частот с центральной частотой от 100 Гц до 5000 Гц.
NRC является мерой того, насколько звук поглощается определенным материалом, и является производным от измеренного коэффициента звукопоглощения. Поэтому наиболее часто используется, чтобы оценить общие акустические свойства акустических потолочных плит, перегородок, а также офис экранов и акустических стеновых панелей.

NRC является индексом шумопонижения определяемым в лабораторных испытаниях и используется для рейтинга шумопоглощения определенного материала. Это стандартный диапазон от нуля 0.0 (абсолютно отражающий) до 1.0 (идеально поглощающий).

Распространенным заблуждением является то, что коэффициент шума близкий к 1.0 будет определять, насколько хорошо шумопоглощающий материал будет создавать звуконепроницаемый барьер. Существует большая разница между эффективностью передачи звука STC и звукопоглощением NRC. Материал с высоким показателем NRC не обязательно блокирует звук лучше.

Например, у вас есть сосед, у которого собака лает день и ночь напролет. Вы хотите, полностью избавиться от навязчивого лая и спешите приобрести шумопоглощающие панели. Выбираете панели с коэффициентом 1.0, или близким к нему например 0.9, крепите на стену и потолок, но вдруг обнаруживаете, что лай, как был слышен, так и остался. Но зато при просмотре в этой комнате домашнего кинотеатра, и прослушивания музыки, вы вдруг обнаруживаете улучшенное качество звучания.

Этому есть логичное объяснение, вы выбрали материалы обладающие эффектом шумо-звукопоглощения, а стоит обратить внимание на звукоизоляционные конструктивы, которые ослабляют звук при прохождении через преграду.

Поэтому если вы все таки не хотите слышать навязчивый лай, то вам придется обратить внимание на показатель проводимости звука -  STC (Sound Transmission Сlass).

Показатель NRC относится к шумопоглощению в пределах вашего помещения и является очень важным параметром когда вы собираетесь устроить домашнюю звукозаписывающую студию, комнату для просмотра кинофильмов с хорошей акустической системой и прослушивании музыки класса Hi-End.

Строительный материал NRC
Кирпич 0.00 – 0.05
Ковер на стене 0.20 – 0.30
Бетон монолит, гладкий 0.20
Бетонная панель 0.35 – 0.50
Пробковое дерево
(стена) 2.5 см
0.30 – 0.70
Драпировка средней
плотности
0.05 – 0.15
Каменная вата высокой
плотности 9 см
0.90 – 0.95
Стекловата 5 см 0.50 – 0.75
Гипрок 0.05 – 0,10
Фанера 0.10 – 0.15
Пенополиуретаны,
открытая ячейка
0.5
Напыляемая теплоизоляция
SealGuard 500, открытая ячейка
0,75
Стекло 0,10
Дерево 0,15
Профессиональная
акустическая плита
0,75 – 1,1



По грубым подсчетам материал с NRC 0,5 поглотит около 50% от звука, который попадает в него, со значением 0,75 будет поглощать 75% звука, остальное отразиться обратно в помещение.

Высшая цель профессиональных акустических панелей может иметь коэффициент шумопонижения 1,0, представляющий собой 100% поглощение звука.
Еще хотелось бы обратить Ваше внимание, что при выборе шумопонижающих материалов, надо четко понимать с какой целью вы их выбираете, т.к. материалы с одним  и тем же показателем NRC, на разных частотах выдадут абсолютно другие звуковые характеристики!

Sound Transmission Сlass (STC)

Sound Transmission Сlass (STC) – Класс перемещения звука, оценка того, насколько хорошо ограждающие конструкции ослабляют звук. В США он широко используется для оценки внутренних перегородок, потолков / полов, дверей, окон и наружных стен ( ASTM Международной классификации E413 и E90).

Чтобы присвоить рейтинг STC, разделяют два помещения. Звук генерируется в одной из комнат, мощность звука измеряется по обе стороны барьера, и отношения между двумя измерениями (потери при передаче), оценивается в децибелах. Измерения проводятся в каждой комнате, берется 16 промежуточных данных на 1/3 октавы в интервалах от 125 Гц до 4000 Гц.

Таким образом,  STC Ratings оценивает эффективность передачи звука в диапазоне частот от 125 Гц до 4000 Гц, через ограждающую конструкцию.  Этот диапазон соответствует диапазонам частот человеческой речи.

Внимание! Рейтинг STC не оценивает передачу низких звуковых частот.

Sound Transmission Class Слышимый эффект
STC 25 Обычная речь легко различима.
STC 30 Громкая речь может быть хорошо слышна.
STC 35 Громкая речь слышима, но не различима.
STC 42 Громкая речь слышна как ропот.
STC 45 Нужно прислушиться чтоб услышать громкую речь.
STC 48 Крик едва слышим.
STC 50 Громкая речь и негромкая музыка не слышны.
STC 60+ Не слышим домашний кинотеатр



Из таблицы видно, что при повышении рейтинга STC, улучшаются звукоизоляционные свойства.

Что бы было понятней приведем пример:
- если  у вас источник шума силой 100 децибел на одной стороне звукового барьера, и барьер оценен STC 60, Вы получаете STC 40 децибел остаточного шума с другой стороны.

Конструктив STC Class
Стандартная 100 мм межкомнатная каркасная перегородка, с одинарным листом гипрока с каждой стороны 34-35
Та же самая только с минватой внутри 36 – 38
Та же самая только с дополнительной воздушной прослойкой 38 – 40
Перегородка с двойным каркасом, в первом слое минвата, во втором воздушная прослойка, одинарный слой гипрока с каждой стороны 42 – 44
То же самое, но с дополнительным слоем минваты во втором каркасе 45 – 47
Та же конструкция с каменной ватой повышенной плотности 48 – 49

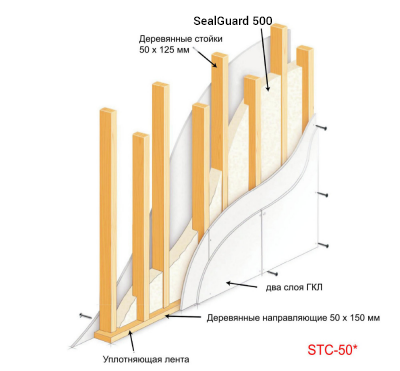

Перегородка с одинарным каркасом,  SealGuard 500 и двойной слой гипрока по обеим сторонам  50

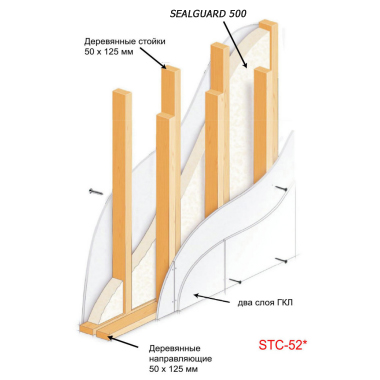

То же самое с двойным каркасом  52
Та же конструкция с SealGuard 500 и с каменной ватой повышенной плотности во втором каркасе с двойным слоем гипрока поверх OSB с каждой стороны 54 – 60
Та же конструкция с акустическими панелями  60 +



Согласно СНиП 23-03-2003  “Защита от шума” для обычного дома регламентируется показатель STC 45, это около 41-43 дБ, а уже для дома повышенной комфортности желательно STC 49 – 52

Перегородка с одинарным и двойным каркасом


В заключение хочется отметить, если вы желаете обезопасить себя от внешнего шума и комфортно чувствовать себя в собственной квартире, либо в собственном доме, то в большинстве случаев выбирайте комбинированный конструктив с классом перемещения звука STC 45-52 и показателем шумоподавления не ниже 0.5. Оптимальным же вариантом мы бы рекомендовали конструктив STC 52 с применением напыляемой бесшовной тепло-звукоизоляции SealGuard 500.
